LX-2400
4路数码灯带使用说明书

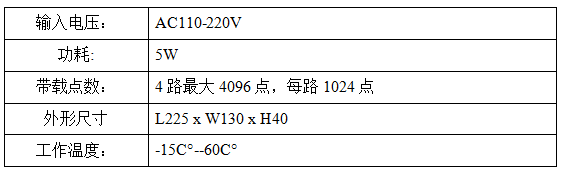

1、SD 卡在多次添加、删除文件后需要格式化成 FAT32 或 FAT16 格式。支持 SDHC（高 容量 SD 卡），最大达 64G 字节以上。SD 卡中最多允许 64 个程序文件。
2、四个输出端口，最多控制 4096 像素点。每个端口最大控制点数为 1024 点。也可设置 为一个或两个输出端口，每个端口最多控制 2048 点，端口三四分别为端口一二的备份。所有 端口都是差分输出。
3、上电数码管显示版本号。
4、按 MENU 键，切换菜单；按“+”“-”键选择；按 Enter 键保存参数。
①、第一个是显示文件菜单：F ，第一个数码管显示 F，后面显示文件序号（序号按英文 字母进行排序）。
下图：F 1 ,表示当前播放第一个文件。
②、第二个菜单是速度设置：S ，范围是 1 – 100 帧每秒。
下图：S 25 ，表示每秒 25 帧，可调范围 1 – 100 帧每秒。
③、第三个菜单是亮度设置：b,范围是：0—16。按“+”“-”键增加或减少，按 Enter 键保存参数。
下图：b 16 ，表示亮度为 16。
④、第四个菜单是 DMX 地址设置：A ，地址范围是：1-512。按“+”“-”键增加或减少， 按 Enter 键保存参数。
下图：A 1 , 表示 DMX 地址：001。
通道范围是： 1-512。
1、当设置灯具像素点类型的颜色值：3（RGB）；控制器占用 7 个通道。起始地址默认为 1，即占用通道 1-7，若起始通道地址为 2 则占用通道 2-8。
通道 1：调光。
通道 2：R。
通道 3：G。
通道 4：B。
通道 5：程序文件；DMX512 通道数值对应文件的关系为：四个数值对应一个文件，即 0-3 对应第一个文件，4-7 对应第二个文件，……，252-255 对应第 64 个文件。
通道 6：播放速度。
通道 7：方向和暂停。（0-123：正向），（124-131：暂停），（132-255：反向）。
2、当设置灯具像素点类型的颜色值：4（RGBW）；控制器占用 8 个通道。起始地址默认为 1，即占用通道 1-8，若起始通道地址为 2 则占用通道 2-9。
通道 1：调光。
通道 2：R。
通道 3：G。
通道 4：B。
通道 5：W。
通道 6：程序文件；DMX512 通道数值对应文件的关系为：四个数值对应一个文件，即 0-3 对应第一个文件，4-7 对应第二个文件，……，252-255 对应第 64 个文件。
通道 7：播放速度。
通道 8：方向和暂停。（0-123：正向），（124-131：暂停），（132-255：反向）。
⑤、第五个菜单是 IP 地址设置：P，按“+”“-”键增加或减少，按 Enter 键保存参数。
⑤．1、在 IP 地址菜单下长按【Enter 键】3 秒后，可选择 ArtNet 模式的控制设置：端口 空间分配、分控数量、芯片型号、设置端口起始空间、设置端口带载通道数量。
⑤．2、在 P11 菜单下，长按【Enter 键】3 秒，进入下一级 ArtNet 子菜单。
⑤．3、再按 MENU 键，进入可控芯片型号选择。
⑤．4、再按 MENU 键，进入设置起始空间。
⑤．5、再按 MENU 键，进入设置一个端口带载多少个通道。
⑤．6、再按 MENU 键，返回上一级主菜单。
⑥、第六个菜单是控制器接灯具的像素点类型设置：n；可设置范围：1-4；【n 3 , 表示 RGB 灯珠；n 4 ，表示 RGBW 灯珠。】；按“+”“-”键增加或减少，按 Enter 键保存参数。
⑦、第七个菜单是按键数点操作模式：d；按“+”“-”键增加或减少。
⑧、第八个菜单是设置工作模式：o ，3 个可选模式 0、1、2。按“+”“-”键增加或减 少，按 Enter 键保存参数。
模式 0：常规模式；
模式 1：同步模式，若干个 LX-2400 控制器可通过路由器或交换机组成局域网，需要同步， 则其中一个设置主机设置：1，发送同步信号。
其它作为分控设置：0。
模式 2：定时模式，需要在 SD 内放置时间表文件，控制器会按照时间表执行指定任务。
⑨、第九个菜单是设置播放模式； 【循环播放：ALL ；单一文件播放：SING】；按“+” “-”键增加或减少，按 Enter 键保存参数。
1、在上电时显示“H001、H002、H003、.....”是控制器固件版本号 。
2、读 SD 卡时，显示“E FF”表示 DAT 文件类型不对，显示“E Pb”表示点数太多或分 控数超过，显示“Sd”并闪烁表示重读 SD 卡。
3、显示“SAUE”表示在保存设置。
4、显示“----”表示进入联机状态，
5、显示“----。”数码管下的圆点闪烁表示接收到联机数据。
广州市维力迅光电科技有限公司
